三菱DA53系列浪涌吸收器
浏览次数：83992021-06-21 17:35:25

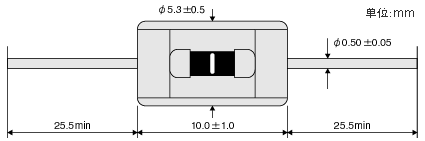

●结构极其小巧。(直径5.3mm，长度10mm)
●可适应各种AC耐电压试验。
●浪涌耐量大、3000A。
●浪涌响应性好，限制电压低。
●静电容量小，绝缘性优异。
●可稳定应对反复浪涌及环境变化。
●无极性。
●无明暗场所的特性差异。
●DA53系列可在各种电源电路中与压敏电阻组合使用。
| 型 号 | 直流放电开始电压 | 绝缘阻抗 |
静电容量 1kHz-6V max. |
浪涌耐量 8/20μsec. |
|
| DA53-501M | 500V(400～600) | 100MΩ min. | DC 250V | 1pF max. |
8/20μsec. 3,000A |
| DA53-701M | 700V(560～840) | ||||
| DA53-272M | 2,700V(2,160～3,240) | DC 500V | |||
| DA53-302M | 3,000V(2,400～3,600) | ||||
| DA53-362M | 3,600V(2.880～4,320) | ||||
| DA53-622M | 6,200V(4,960～7,440) | DC 1,000V | |||
| DA53-752M | 7,500V(6,000～9,000) | ||||
| DA53-782M | 7,800V(6,240～9,360) | ||||
| 型 号 |
浪涌寿命 8/20μsec. 100A |
AC耐电压 | UL规格认证产品 | CSA规格认证产品 | EN规格认证产品 |
|
3) UL1449 |
4) LTI-002-2011 |
5) EN62368-1 |
|||
| DA53-501M | 300times | -- | - | - | - |
| DA53-701M | ○ 1) | - | - | ||
| DA53-272M |
AC1,000V-1min. AC1,200V-3sec. |
○ 1) | ○ 1) | - | |
| DA53-302M | AC1,500V-1min. | ○ 1) | ○ 1) | ○ 2) | |
| DA53-362M | AC1,800V-3sec. | ○ 1) | ○ 1) | ○ 2) | |
| DA53-622M | AC3,000V-3sec. | - | ○ 1) | ○ 2) | |
| DA53-752M | AC3,600V-3sec. | - | ○ 1) | ○ 2) | |
| DA53-782M | AC4,000V-1min. | - | - | ○ 2) |
| 1): | 与压敏电阻（AC125V:V1mA≥270V，D≥ø5mm，AC250V:V1mA≥470V，D≥ø5mm）电气串接（导线绕焊、压接、焊接等）即可被认证。 |
| 2): | 与压敏电阻（V1mA≥470V,D≥ø5mm）电气串接（导线绕焊、压接、焊接）即可被认证。 |
| 3): | UL Standard UL 1449 File No. E318314 |
| 4): | CSA Standard LTI-002-2011 File No. CA111411 |
| 5): | TÜV Report No. J9851289(DA53-752M,782M), J9850855(DA53-302M,362M,622M) |
