三菱DSA系列浪涌吸收器
浏览次数：68122021-06-22 14:34:40
●可广泛用于通信设备、传感线路等低电压低电流电路。
●静电容量小，可用于信号线。
●DSA-A型可在各种电源电路中与压敏电阻或指定的陶瓷电阻组合使用。
●在电源电路中，无需拆下浪涌吸收器即可进行AC耐电压试验。
(2,400V以上)
●DSA-A型与UL认证压敏电阻或指定的陶瓷电阻(RGBS5L-3WK)组合后，可作为UL规格认证产品使用。(UL1449文件号E318314）
|

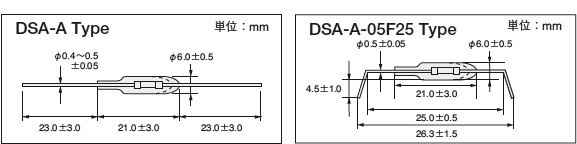

形状 Shape |
型 号 | 直流放电开始电压 | 绝缘阻抗 |
静电容量 1kHz-6V max. |
浪涌耐量 8/20μsec. |
|
| A-Type | DSA-301LA | 300V（255～345） | 100MΩ min. | DC100V | 2pF max. |
导线直径 ø0.4mm :1500A 导线直径 ø0.5mm :2000A |
| DSA-501MA | 500V（400～600） | DC250V | ||||
| DSA-701MA | 700V（560～840） | |||||
| DSA-102MA | 1,000V（800～1,200） | DC500V | ||||
| DSA-152MA | 1,500V（1,200～1,800） | |||||
| DSA-242MA | 2,400V（1,920～2,880） | |||||
| DSA-282MA | 2,800V（2,240～3,360） | |||||
| DSA-302MA | 3,000V（2,400～3,600） | |||||
| DSA-332MA | 3,300V（2,640～3,960） | |||||
| DSA-362MA | 3,600V（2,880～4,320） | |||||
| DSA-402MA | 4,000V（3,200～4,800） | |||||
| DSA-452MA | 4,500V（3,600～5,400） | DC1000V | ||||
| DSA-622MA | 6,200V（4,960～7,440） | |||||
| DSA-752MA | 7,500V（6,000～9,000） | |||||
| 形 状 | 型 号 |
浪涌寿命 8/20μsec. 100A |
AC耐电压 | UL规格认证产品 |
CSA认证 |
EN认证 |
|
|
4) UL1449 |
5) UL497B |
6) LTI-002-2011 |
7) EN62368-1 |
||||
| A-Type | DSA-301LA | 300times | - | ○1) | ○ | - | - |
| DSA-501MA | - | ○1) | ○ | - | - | ||
| DSA-701MA | - | ○1) | ○ | - | - | ||
| DSA-102MA | - | ○1) | - | - | - | ||
| DSA-152MA | - | ○1) | - | - | - | ||
| DSA-242MA |
AC1,000V-1min. AC1,200V-3sec. |
○1) | - | ○2) | - | ||
| DSA-282MA |
AC1,000V-1min. AC1,250V-3sec. |
○1) | - | ○2) | - | ||
| DSA-302MA | AC1,500V-1min. | ○1) | - | ○2) | ○3) | ||
| DSA-332MA | AC1,800V-3sec. | ○1) | - | ○2) | ○3) | ||
| DSA-362MA | ○1) | - | ○2) | ○3) | |||
| DSA-402MA | AC2,000V-1min. | ○1) | - | ○2) | ○3) | ||
| DSA-452MA | AC2,000V-1min. | ○1) | - | ○2) | ○3) | ||
| DSA-622MA | AC3,000V-3sec. | - | - | ○2) | ○3) | ||
| DSA-752MA | AC3,600V-3sec. | - | - | ○2) | ○3) | ||
| 1): | 与本公司指定的陶瓷电阻（AC125 RGBS5L-3ΩK）或者压敏电阻（AC125V:V1mA≥270V，D≥ø5mm，AC250V:V1mA≥470V，D≥ø5mm）电气串接（导线绕焊、压接、焊接等）即可被认证。 |
| 2): | 与压敏电阻（AC125V:V1mA≥270V，D≥ø5mm，AC250V:V1mA≥470V，D≥ø5mm）电气串接（导线绕焊、压接、焊接等）即可被认证。 |
| 3): | 与压敏电阻（V1mA≥470V，D≥ø10mm）电气串接（导线绕焊、压接、焊接）即可被认证。 |
| 4): | UL Standard UL 1449 File No. E318314 |
| 5): | UL Standard UL497B File No. E175280 DC spark-over voltage is described as break down voltage in the UL report. |
| 6): | CSA Standard LTI-002-2011 File No. CA111411 |
| 7): | TÜV Report No. J9851289(DSA-752MA), J9251508(Others) |
