三菱CDA70系列浪涌吸收器
浏览次数：59362021-06-21 15:12:37
CDA70系列是贴片式电源线用浪涌吸收器。
实现高品质冲击响应特性和0.6pF以下低静电容量。

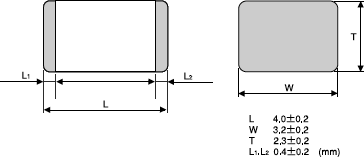

虽然是4032形状的小型低背贴片，但是具备8/20ms-2,000A型的抗冲击破坏力。
●以4032形状的小型贴片应对自动安装。
●应对正流、回流钎焊。
●可应对各种AC耐压测试。
●高品质浪涌响应性。
●0.6pF以下的低静电容量、100MΩ以上的高绝缘阻抗。
●稳定应对反复浪涌。
●已取得UL1449规格。
●RoHS适应品。
| 型 号 |
直流放电开始电压 |
绝缘阻抗 |
静电容量 1kHz-6V max. |
浪涌耐量 8/20μsec |
浪涌寿命 | |
| CDA70-301M | 300V(240〜360) | 100MΩmin. | DC100V | 0.6pF max. | 2000A | 300times |
| CDA70-501M | 500V(400〜600) | DC250V | ||||
| CDA70-701M | 700V(560〜840) | |||||
| CDA70-102M | 1,000V(800〜1,200) | DC500V | ||||
| CDA70-152M | 1,500V(1,200〜1,800) | |||||
| CDA70-272M | 2,700V(2,160~3,240) | |||||
| CDA70-302M | 3,000V(2,400~3,600) | |||||
| CDA70-362M | 3,600V(2,880~4,320) | |||||
| 型 号 | AC耐电压 | UL规格认证产品 | EN规格认证产品 | |
|
3) UL497B |
4) UL1449 |
5) EN62368-1 |
||
| CDA70-301M | - | ○ | ○ 1) | - |
| CDA70-501M | - | ○ | ○ 1) | - |
| CDA70-701M | - | ○ | ○ 1) | - |
| CDA70-102M | - | - | ○ 1) | - |
| CDA70-152M | - | - | ○ 1) | - |
| CDA70-272M |
AC1,000V-1min. AC1,200V-3sec. |
- | ○ 1) | - |
| CDA70-302M | AC1,500V-1min. | - | ○ 1) | ○ 2) |
| CDA70-362M | AC1,800V-3sec. | - | ○ 1) | ○ 2) |
1):与压敏电阻（AC125V:V1m≥A270V，D≥ø10mm，AC250V:V1mA≥470V，D≥ø10mm）电气串接（导线绕焊、压接、焊接等）即可被认证。
2):与压敏电阻（V1mA≥470V,D≥ø5mm）电气串接（导线绕焊、压接、焊接）即可被认证。
3):UL Standard UL 497B File No. E175280
4):UL Standard UL 1449 File No. E318314
5): TÜV Report No.J50164470
