高灵敏高可靠紧贴式NTC温度传感器

浏览次数:17352022-05-12 08:37:25

NTC温度传感器大多采用金属外壳对玻封热敏电阻进行保护,并用环氧树脂灌封,在使用前将NTC温度传感器安装在基座设定位置上,用于对发热体测温。然而,此种温度传感器受到金属外壳以及导热性能较差的环氧树脂限制,感温距离较长,测温误差较大,测量精度不高;而且,环氧树脂不耐高温,使得此种温度传感器不能长期在高温环境中正常工作。
因此,需要一款紧贴式温度传感器,其能够与待测温物体紧密接触,测温精度与灵敏度高,且安装和使用方便。

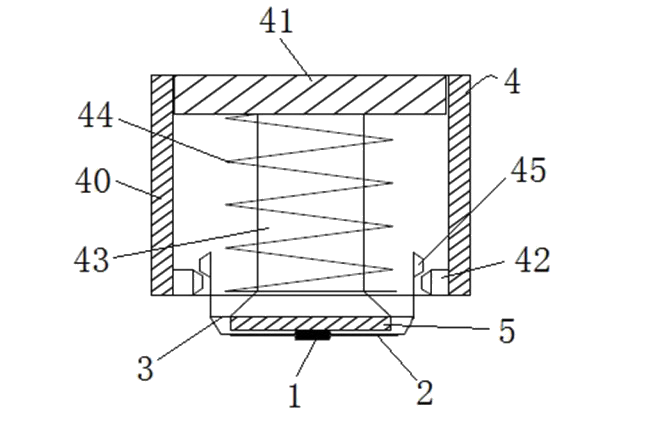

紧贴式温度传感器的制备方法如下:


1)准备平头轴向NTC玻封热敏电阻1;
(2)将聚酰亚胺膜2裁成适合的尺寸,数量为2片,把NTC玻封热敏电阻1放在两片裁好的聚酰亚胺膜2中间,粘贴合成,并使NTC玻封热敏电阻1的引脚露出3mm。
(3)在NTC玻封热敏电阻1与金属基板3之间粘贴一块耐高温硅胶海绵5,使用电容式高温焊接工艺与金属基板3焊接在一起。
(4)将已经焊接好的金属基板3与开关装置4的底座42扣合在一起,完成组装。
紧贴式温度传感器有以下优点:取消了金属外壳和环氧树脂的保护,改用聚酰亚胺膜进行封装,缩短了感温距离,测温精度与灵敏度有了明显提高,可长期在100℃~200℃高温环境中正常工作,且更符合环保要求,更利于产品销售;基于开关原理结构设计,可以使热敏电阻与待测温物体紧紧贴在一起,采用金属基板来安装热敏电阻能够进一步提高导热效率
