浅谈高灵敏耐高温NTC温度传感器

浏览次数：22682022-04-25 09:54:42

NTC温度传感器又称负温度系数温度传感器，其在温度测量、控制、补偿等方面应用广泛，特别是在空调、冰箱、电烤炉，烤箱等家电中已成为重要的测温核心电子元器件。
很多耐高温NTC温度传感器是采用以下结构：选用玻封热敏电阻，用金属外壳对玻封热敏电阻进行保护，并填充环氧树脂。
然而，其在测温时热量需要依次经过金属外壳和环氧树脂，再经过玻封热敏电阻中玻壳(玻璃壳)，传送到其内部热敏电阻芯片(热敏芯片)，导致感温距离较长，测温精度误差大；而且，环氧树脂在125℃以上高温环境中使用时容易碳化，则会影响测温效果，甚至导致使用功能失效。虽然玻封热敏电阻可长期在200至300℃高温环境正常工作，但受限于环氧树脂，这种温度传感器不能长期在125℃以上高温环境中工作，且环氧树脂导热性能较差，进一步使温度传感器对温度反应时间变慢，难以适应家用电器日益追求高效要求。
因此，研发了一款高灵敏耐高温NTC温度传感器，其反应灵敏，感温速度快，测温精度高，并且可以长期在高温环境中正常工作。
高灵敏耐高温NTC温度传感器利用不锈钢封接玻璃粉作为媒介，通过烧结将玻封热敏电阻的玻壳与不锈钢外壳直接接合在一起，并用有机硅灌封胶对不锈钢外壳内部空腔进行填充。
其在测温过程中，热量经过不锈钢外壳后可以直接到达玻封热敏电阻玻壳，再传送到玻壳内部热敏芯片，相对于现有温度传感器缩短了感温距离，从而提高了测温精度。而且，有机硅灌封胶比环氧树脂更耐高温，使用温度范围广(一般在-50至200℃范围)，且固化时不放热对玻封热敏电阻的应力作用极小，不易造成玻壳破裂。另外，有机硅灌封胶的导热性能比环氧树脂更好，且柔韧性好、硬度高、可修复性好。
该温度传感器反应灵敏，感温速度大大加快，且测温精度高，还可以长期在高温环境中正常工作。

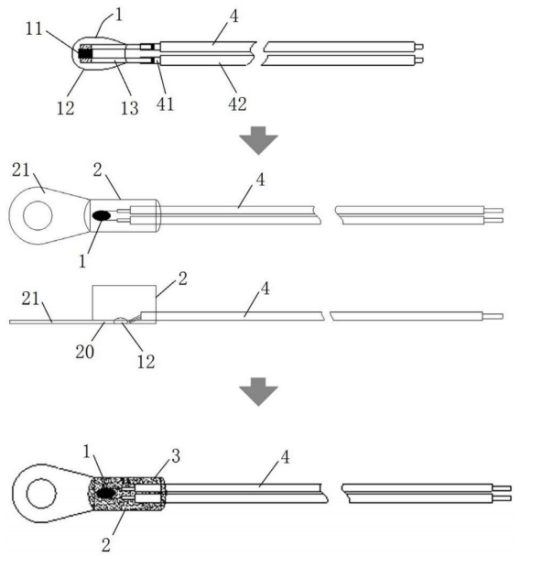

下图为高灵敏耐高温温度传感器的制备流程图。
