三菱DE37系列浪涌吸收器

浏览次数:58192021-06-23 12:00:25



三菱DE37系列浪涌吸收器

特 点

●采用5mm引脚间距的径向编带形状,适合自动插装(元件高度控制在15.5mm以下)。(2700V以上的品种除外)
●可选用轴向编带(玻璃放电管平放时也可实现自动插装)。
●1pF以下的低静电容量,不会阻碍兆位级的高速通信信号。
●采用微隙方式,具有优异的浪涌响应效果。
●具有100MΩ以上的高绝缘阻抗特性。

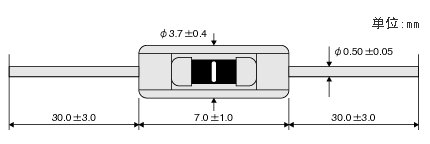

形状·尺寸



特性

型 号 直流放电开
始电压
(Vs)
绝缘阻抗
(IR)
静电容量
1kHz-6V max
浪涌耐量
8/20μsec.
DE37-301L 300V(255~345) 100MΩmin. DC 100V 1pF max 1500A
DE37-351M 350V(280~420) DC 250V
DE37-401W 400V(340~480)
DE37-501M 500V(400~600)
DE37-102M 1,000V (800~1,200) DC 500V
DE37-272M 2,700V (2,160~3,240)
DE37-302M 3,000V (2,400~3,600)
DE37-362M 3,600V (2,880~4,320)
DE37-452M 4,500V (3,600~5,400) DC 1000V
型 号 浪涌寿命
8/20μsec
AC耐电压 UL规格认证产品 EN规格认证产品
4)
UL497B
5)
UL1449
6)
EN62368-1
DE37-301L 100A 300times - - -
DE37-351M - - -
DE37-401W - - -
DE37-501M - - -
DE37-102M - - - -
DE37-272M 100A 200times AC1,000V-1min.
AC1,200V-3sec.
- ○ 1) -
DE37-302M AC1,500V-1min. - ○ 2) ○ 3)
DE37-362M AC1,800V-3sec. - ○ 2) ○ 3)
DE37-452M AC2,000V-1min. - ○ 2) ○ 3)
1): 若与压敏电阻(AC125V:V1mA≥270V,D≥ø5mm)电气串接(导线绕焊、压接、焊接等)即被认可。
2): 若与压敏电阻(AC125V:V1mA≥270V,D≥ø5mm,AC250V:V1mA≥470V,D≥ø5mm)电气串接(导线绕焊、压接、焊接等)即被认可。
3): 若与压敏电阻(V1mA≥470V,D≥ø5mm)电气串接(导线绕焊、压接、焊接)即被认可。
4): UL Standard UL 497B File No. E175280 DC spark-over voltage is described as break down voltage in the UL report.
5): UL Standard UL 1449 File No. E318314
6): TÜV Report No.J50164439

ITU-T K.20 Basic Test Condition(基本试验条件)

•浪涌试验
10/700 msec 1.5kV/4kV(25Ω)±5次
•AC感应试验
AC600V(600Ω)1sec. 5次
•AC交叉试验
AC230V(10-1000Ω)15min
但外加AC230V时,DE37-401W未响应。
